数控收口直缝焊管机

数控收口直缝焊管机, 型号: HM2200/18000

直径范围： 300~2200mm, 双弧双丝埋弧焊

（钢杆合缝焊接机）

使用范围：适用于大长度的中杆纵向自动焊接，适用于高杆灯杆，电力杆等。

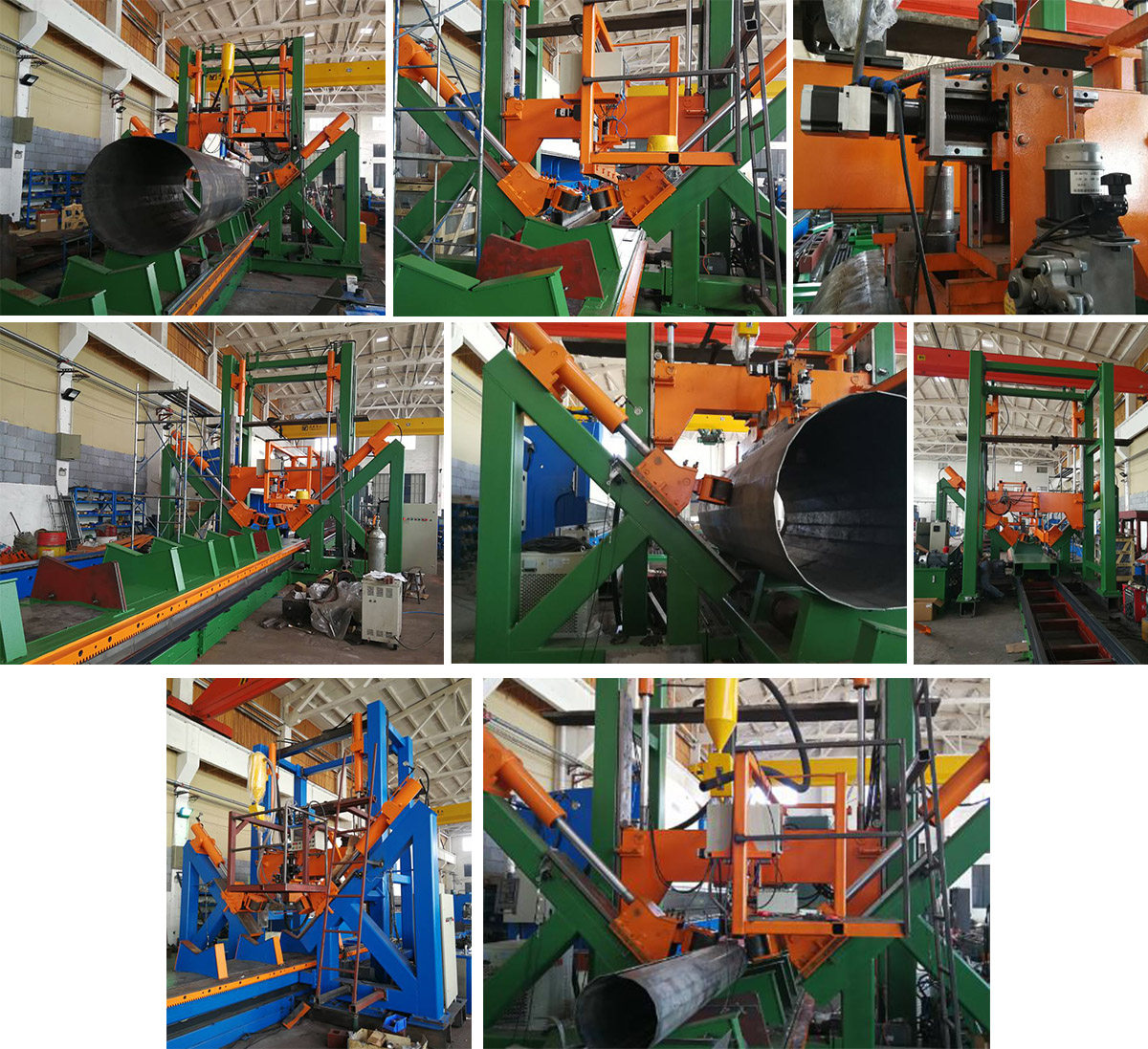

中杆收口直缝焊管机

此机通常适用于焊接多边形和圆形锥形中型尺寸的杆子，可以是一片型也可以是两片型的。本焊机是自动焊接线，小车配有可调速伺服电机，可以牵引杆子运动。液压油缸促使压轮收紧中杆，同时进行焊接。

当两片型的杆子，一条缝焊接完成后，滚轮装置顶起杆子旋转到位，完成另外一条焊缝的焊接。

机器包含以下部分：

1.用于小车移动的长型工作台

2.主龙门架

3.小车驱动

4.液压夹紧部分（包括压紧轮，适用于中杆）

5.埋弧焊系统，带焊丝送料系统

6.焊剂回收系统

7.内衬铜块带水冷系统

8.升起型滚轮，2套

9.液压系统

10.控制系统

技术参数
1	可焊接杆的直径范围	300-2200mm
2	可焊接灯杆的长度	18000 mm
3	可焊接杆厚度	5~25mm
4	压脚数量	3 units. 3套
5	油泵电机功率	5.5 KW
6	移动电机功率	7KW, AC servo 7KW. 伺服电机，速度可调节
7	垂直顶压行程	2000mm
8	垂直顶压行工作力	39ton（2 pieces cylinder x19.5 ton ）
9	侧压工作力	32ton x 2 piece
10	焊机标配	标配：双弧双丝埋弧焊直流埋弧焊电源型号 ZD5-1250B:输入电源 AC380V、三相、50Hz额定输入容量 88KVA输出电流 DC250A～DC1250A额定负载持续率 100％交流流埋弧焊电源型号 BXL5-1250:输入电源 AC380V、两相、50Hz额定输入容量 110KVA输出电流 DC250A～DC1250A额定负载持续率 60％焊机品牌：唐山开元
	焊机可选: 林肯，美国品牌	双弧双丝埋弧焊直流埋弧焊电源型号 DC-1000送丝机：NA3控制器：NA3交流流埋弧焊电源型号 AC-1200送丝机：NA3控制器
11	焊丝直径	3~5mm 根据杆厚度可选择不同直径的焊丝
12	工作速度	0.2~1m/min 无级可调(注：厚度不同，速度也不同)
13	焊接方向	焊接从大端向小端焊接
14	焊透率	90 %
15	电器元件	施耐德法国品牌
16	PLC	西门子
1	液压泵主电机品牌	西门子
18	伺服电机	西门子
19	焊机品牌	Submerged Arc WeldingKaiyuan (Panasonic Janpan factory in China)Option: Lincoln, USA
20	重量	30 ton
21	(mm) 外形尺寸	43000x6500x5500 mm （长宽高）
