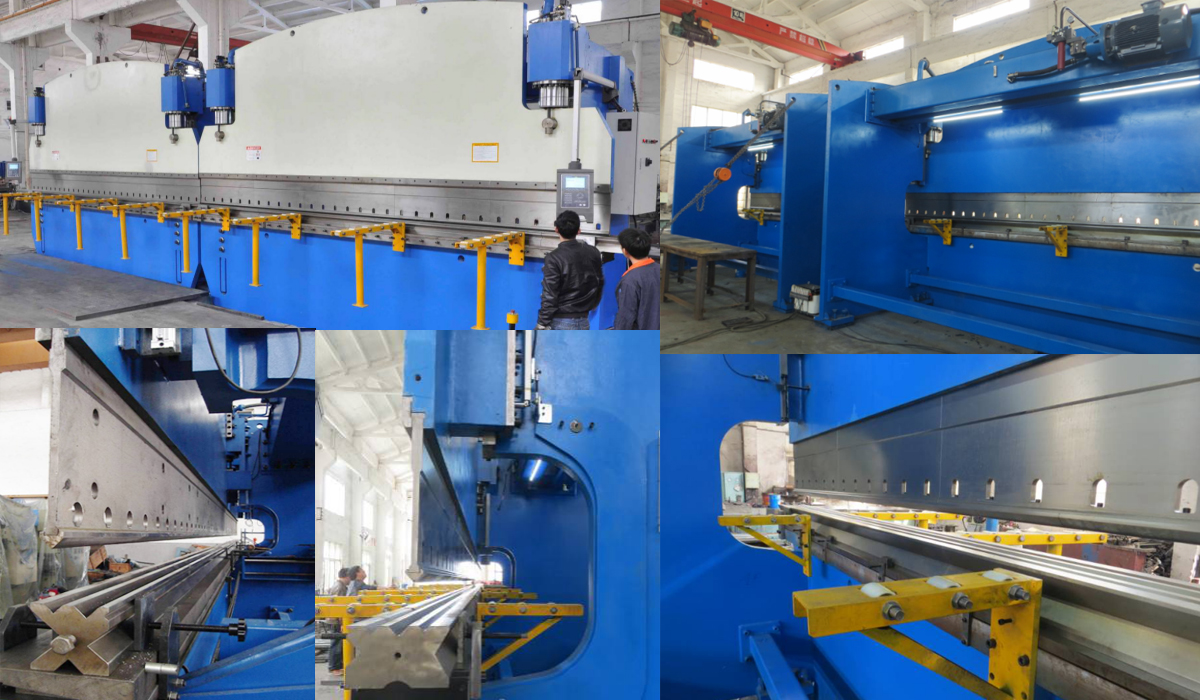

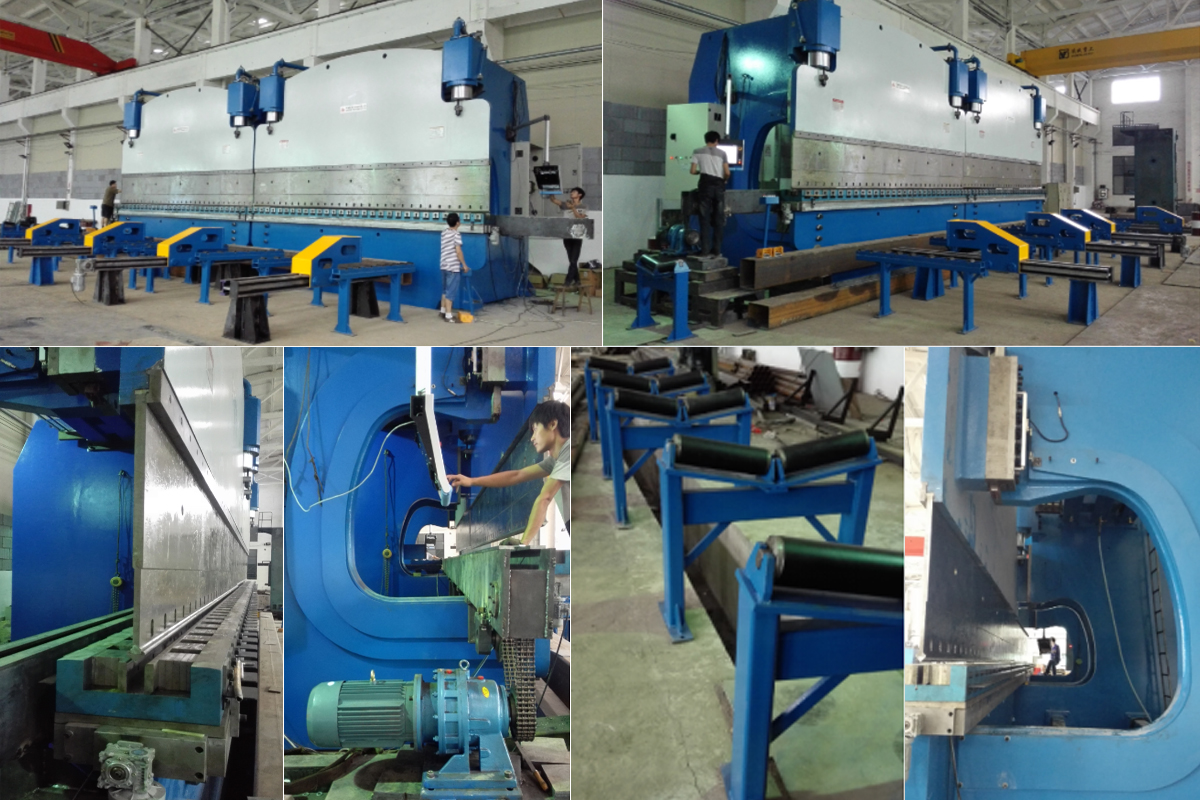

双机联动电液同步数控板料折弯机
设备型号:2-WE67K-400/6000
应用:路灯杆,高杆灯杆, 监控杆,标志杆的生产
1 | 工作压力 | 2X400Ton(总工作压力800吨) | ||||||
2 | 工作台长度 | 2x6000mm(总长度12米) | 2x7000mm(总长度14米) | 2x8000mm(总长度16米) | ||||
3 | 墙板间距 | 4800mm | 5600mm | 6000mm | ||||
4 | 吼口深度(根据杆子直径设计) | 720mm | 1000mm | |||||
5 | 开启高度 | 950mm | ||||||
6 | 行程 | 250mm | ||||||
7 | 工作速度 | 快下 | 70mm/s | |||||
工进 | 7mm/s | |||||||
回程 | 75mm/s | |||||||
8 | 主电机 | 2x30kw | ||||||

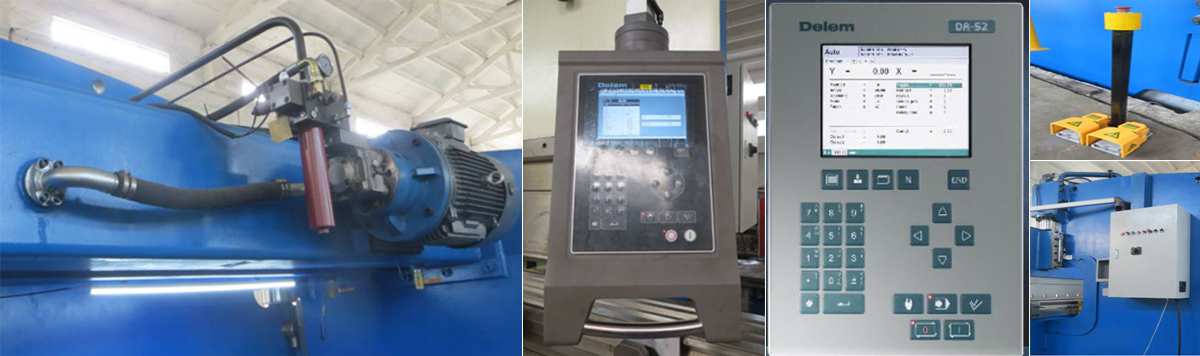

9 | 数控系统 | 型号: DELEM DA52S 荷兰公司Delem Co., Netherlands2 (Y1,Y2)+工作台补偿系统 | ||||||
10 | 模具 | 一个接模板,接模板的厚度为18mm上三角模头R2, | ||||||
11 | 油缸密封圈 | NOK或SKF型式 | ||||||
12 | 液压系统 | BOSCH-Rexroth,德国品牌 | ||||||
13 | 液压泵 | SUNNY,美国品牌 | ||||||
14 | 光栅尺 | Fagor,西班牙品牌 | ||||||
15 | 主要电气元器件 | 施耐德 | ||||||
16 | 机器净重 | 2x46000 kg | 2x50000 kg | 2x55000 kg | ||||
17 | 机器外型尺寸(L×W×H) | 2x6200x3065x4832 | 2x7200x3065x4832 | 2x8200x3065x4832 | ||||

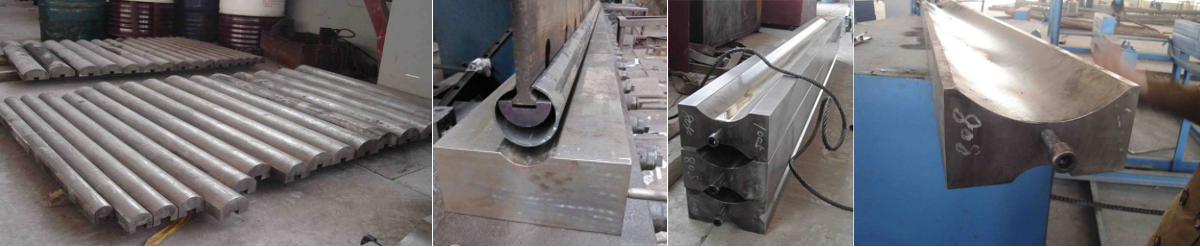

18 | 可选1 | 7刀成型双斜率圆锥路灯杆组合下模,分段式 11/1000(直径60~214),13/1000(直径60~242),长度14米,圆锥杆厚度3~4mm | ||||||
19 | 可选2 | 5刀成型快速模具16米双斜率圆锥路灯杆模具 11/1000(直径60~236),13/1000(直径60~268),圆锥杆厚度3~4mm | ||||||
20 | 可选3 | 一套接模板,接模板厚度为40,长度为适合机器的长度。用于高杆灯,标志杆和电力杆等厚度大的杆。 | ||||||
21 | 可选4 | 上三角模头R8,长度为适合机器的长度。用于高杆灯,标志杆和电力杆等厚度大的杆。 | ||||||
22 | 可选5 | 适合工件长度的一套多槽下模,用于八角杆等折弯 | ||||||
23 | 可选6 | 圆锥上模加强件,7米,圆锥模具大头用 | ||||||
24 | 可选7 | 快速推出型侧出料 |
一、机器主要技术参数说明:
Y1、Y2轴—滑块两侧的光栅尺(Y1、Y2),控制两侧油缸的数控轴。
V轴-工作台挠度补偿机构
滑块定位精度 ±0.02mm
滑块重复定位精度 ±0.01mm
二、电液同步数控折弯机的主要性能和特点:
1、机架由油箱、托盘、撑挡、工作台、左右墙板及滑块组成整体结构,保证了机架的结构强度, 并采用了振动式消除应力的办法,表面喷砂除锈。

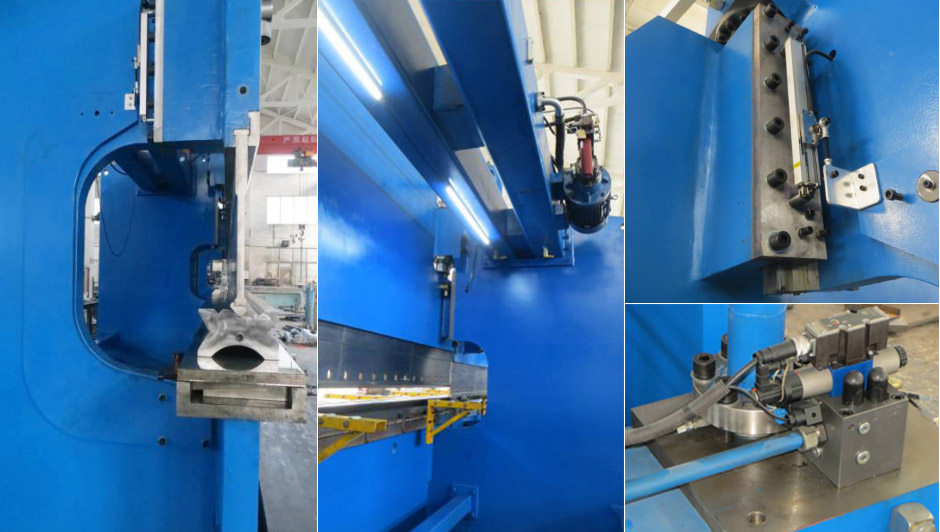

2、机床同步原理:应用电液伺服比例阀来保证双机同步,使用BoschRexroth公司的电液伺服比例阀,其性能特点是具有高操纵力连续动作电磁铁, 机械运动副中的摩擦极小并具有快速工作特性的精密电子放大器。 在工作台主板两端各装有一支光栅尺, 连续反映出滑块行程位置和同步误差并将两差值送入数控控制系统,控制电液伺服比例阀, 使各单机双缸同步。由于光栅尺不是直接安装在机架墙板上, 而是安装在固定于工作台主板上的C形架上,并且以工作台为其基准点, 所以滑块本身和机架在载荷下的变形对光栅尺的测量和控制精度不会产生影响。 双机联动时的双机同步则通过安装于两滑块间的差动电位器将机械的同步信息变成电信号传递给同步板和控制系统,通过BoschRexroth放大板,控制电液伺服比例阀使双机同步动作。
3、DELEM数控系统可自动计算和调整折弯力。并可自动计算控制上死点, 速度变换点,机器重复定位精度在±0.01mm内,滑块行程(Y1、Y2 )可使滑块作适度倾斜,满足用户的特殊需要。
4、高精度的导向系统、位置测量系统和液压均衡功能能满足全长或偏心加工的需要。
5、该机设有高精度工作台挠度补偿机构,以补偿工作时产生的挠度,确保工件每一点的折弯角度精度。
6、油缸柱塞表面采用镀硬铬,油缸柱塞具有良好的自润滑性,可大大提高使用寿命。
7、油缸加工采用整体锻造--粗加工--精加工--内壁磨--内壁滚压工艺,使油缸内壁既有硬度耐磨,又有较高的圆柱度精度。
8、带有,带机动侧出料装置。(可选)
9、带有可移动的脚踏开关,方便操作,有紧急停电功能。
10、液压控制系统成套进口德国BoschRexroth公司,油缸密封件采用进口的日本NOK或SKF密封件。
11、电脑采用荷兰DELEM公司的DA52S系统,功能齐全,有编程、点动、保压、慢速回升控制等功能。
12、机床可在额定负荷下连续工作,而液压系统无泄漏且工作持续稳定、性能良好。
13、液压系统有超负荷溢流安全保护和滤网阻塞报警显示。我们公司的液压系统油箱,采用发热低散热好的设计, 以确保油路温度运行在合适的范围内。

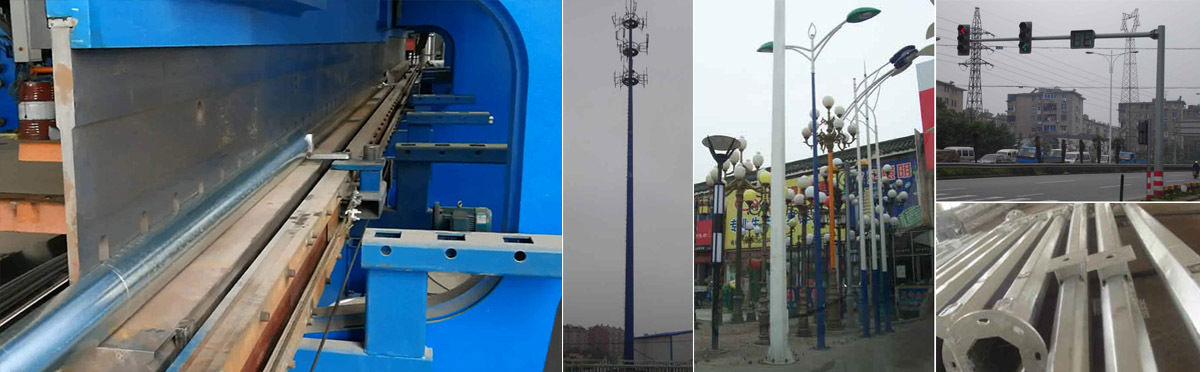

三、机器加工能力:一般的圆锥,八角,六角路灯杆,高杆灯杆,电力杆
四、主要配置清单:
序号 | 名称 | 品牌 | 产地及公司 |
泵块 | |||
1 | 阀块 | Alpha | 中国Alpha |
2 | 插装阀 | REXROTH | 德国BoschRexroth |
3 | 插装阀盖板 | Alpha | 中国Alpha |
4 | 比例压力阀 | REXROTH | 德国BoschRexroth |
5 | 压力阀 | REXROTH | 德国BoschRexroth |
6 | 电磁换向阀 | REXROTH | 德国BoschRexroth |
同步块 | |||
7 | 阀块 | Alpha | 中国Alpha |
8 | 比例伺服阀 | REXROTH | 德国BoschRexroth |
9 | 插装阀 | REXROTH | 德国BoschRexroth |
其他 | |||
10 | 内啮合齿轮泵 | NACHI | 德国BoschRexroth |
11 | 密封圈 | NOK或SKF形式 | NOK或SKF形式 |
12 | 导向圈 | NOK或SKF形式 | NOK或SKF形式 |
13 | 防尘圈 | NOK或SKF形式 | NOK或SKF形式 |
14 | 主电机 | SIEMENS | 西门子德国品牌,中国产 |
控制系统 | |||
15 | 数控系统 | Delem | 荷兰Delem(DA-52) |
16 | 光栅尺 | Fagor | 西班牙Fagor |
17 | 按钮 | 施耐得 | 法国品牌,中国产 |
五、随机附件
1)O型密封圈 1套
2)技术资料
安装地基图、设备电气图、液压原理图、产品说明书、产品合格证
六、设备工作环境:-5°-- +40°
七、设备噪声标准:≤88dB
八、验收
1、 验收方式:设备在供方完工后,需方派人员到供方进行设备预验收,在需方安装调试完成后设备进行终验收,试料由需方提供。
2、验收标准:
1)、JB/T2257.1—92 《板料折弯机 技术条件》
2)、GB/T14349--93 《板料折弯机 精度》
九、发货、运输及卸货
设备需拆运,用汽车运输。防水软包装,符合汽运要求,包装物不回收。需方现场卸货费由需方承担。
第五部分: 设备安装与调试
供方免费提供机器的安装与调试服务, 需方提供必备的机吊设备及辅助工若干名。
十、售后服务及需方操作人员培训
1、需方操作、维修人员可在设备装配、 调试阶段到供方熟悉机床的装配工艺,供方抽调专业技术人员为需方操作人员进行技术培训。设备在需方调试完毕后, 供方技术人员再次对需方操作人员进行技术培训。
2、设备质保期壹年。壹年内设备发生故障,供方免费负责维修,更换零部件(需方违反操作规程引起的意外损坏除外)。
3、供方提供设备终身维修服务。
4、如机器出现故障, 供方立即提供远程服务,如需要,供方派员二十四小时内到达需方现场处理。
5. 我公司的人员,长期从事路灯杆设备的生产,和给客户调试,积累了大量的经验,给客户提供生产工艺指导。
可选一
带双锥度的圆锥路灯杆模具:
锥度为 11/1000 和12.5/1000. 模具总长度为16米。小直径60mm
可选二

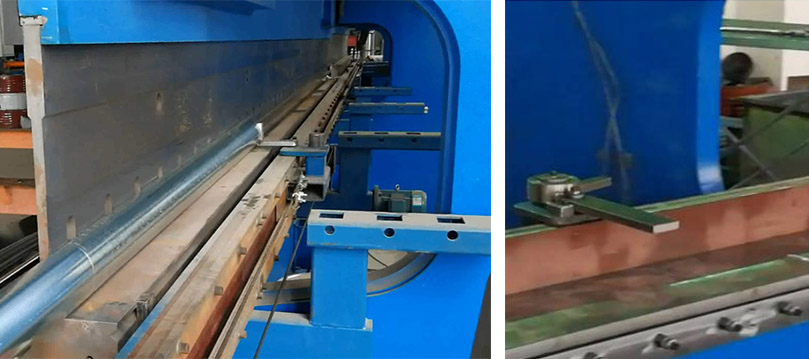

出料装置,简易钢丝绳拉出型
可选三

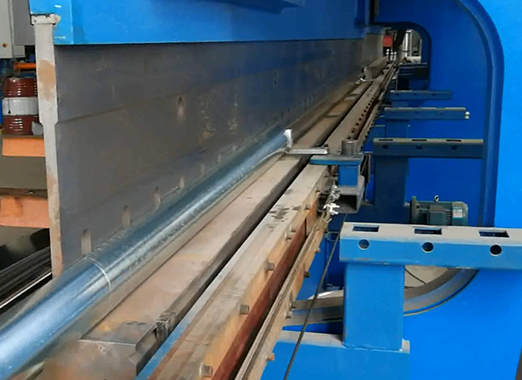

出料装置,电动推出型
可选四

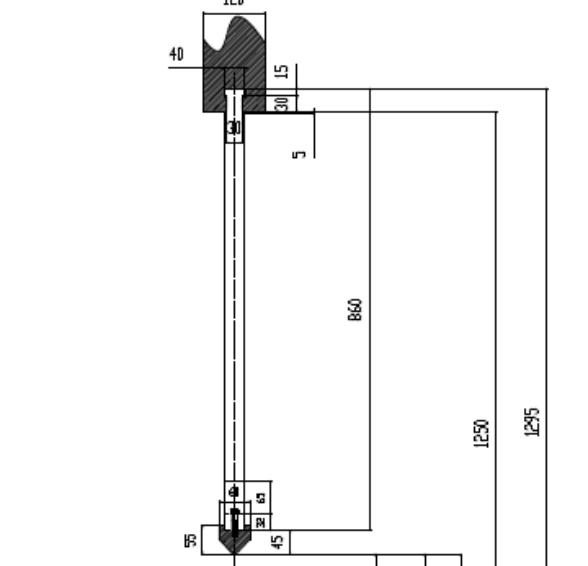

厚度为40mm, 上接模板和上模具一套,适合厚板高杆灯杆,电力杆的折弯
