路灯杆钢板纵剪机
当前位置:首页
>
产品展示
路灯杆钢板纵剪机
路灯杆钢板纵剪机,型号A10x2400,
专用于路灯杆梯形板的斜剪,包含板料和导向小车自动移动系统,梯形板自动卸料堆垛
机器的主要特点及用途
钢板纵剪机基于滚剪的原理,主要用于路灯杆生产用钢板的斜剪工艺过程,获得一头大,一头小的路灯杆钢板。
由趟排上的小车控制板料的斜度,进行滚剪,获得一头大,一头小的路灯杆钢板
技术参数和生产线组成
1.材料厚度:2~10mm, Q235, 2~8mm, Q345,
2.材料宽度:800-1600mm
3.长度范围:2000~12000mm ( 或者14米,按照客户要求)
4.斜剪速度:15 m/min.
5.斜剪机电机功率:15kw
6.导向小车移动速度:15m/min. 变频可调,adjustable
7.滚剪刀片材质:H13k
8.刀片直径:310mm
9.斜剪机夹送辊直径:310mm
10.斜剪内宽:2400mm
机器组成:

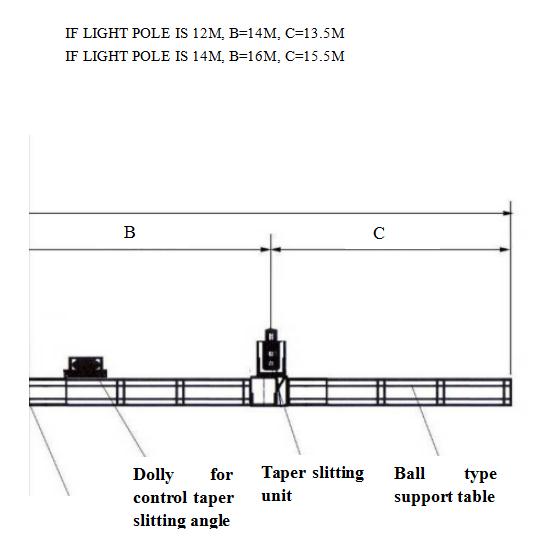

1.满足路灯杆长度的趟排,导向小车,自动装置

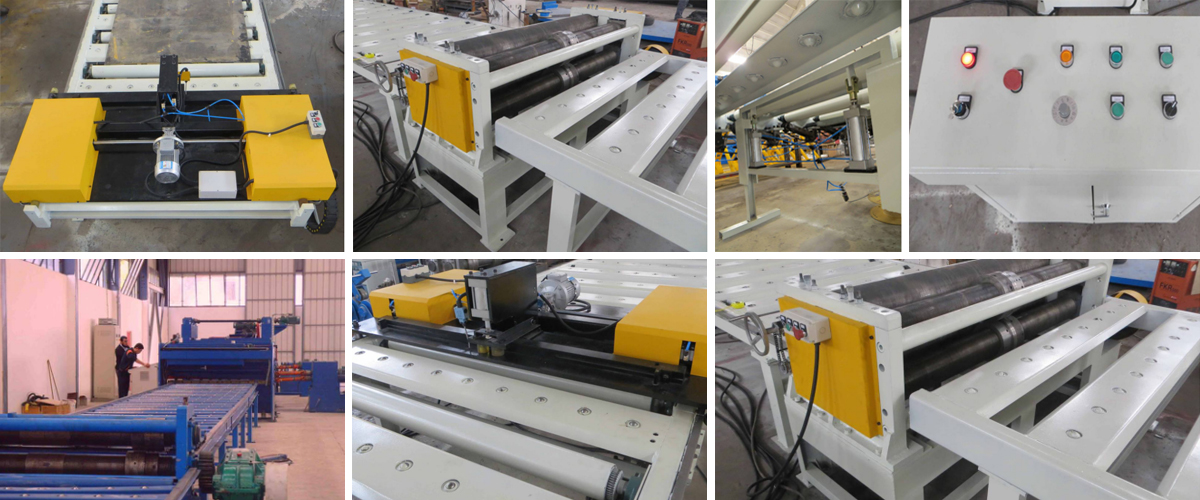

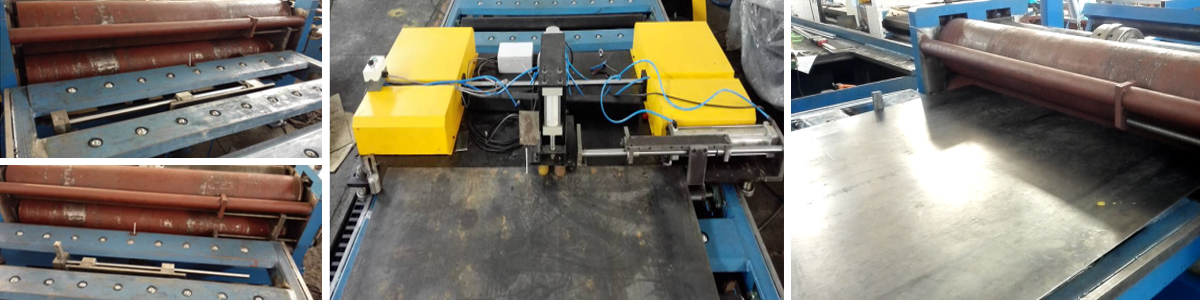

导向小车在斜剪机的前面,含有定位挡块,保证下料的一致性。同时调节定位挡块的位置,可以获得,不同斜度的钢板,以满足不同锥度比的路灯杆。导向小车带电机驱动,根据需要生产的路灯杆的长度, 可以自动移动到,所需要的位置,夹持钢板,以控制板料滚剪的直线度。
每一个趟排辊子带有离合器和动力,电机驱动辊子时,带动钢板向前移动,到斜剪机前固定位置时自动停止。大大降低操作人员的劳动强度。
小车和斜剪机均带有气动定位装置,保证下料的一致性和降低人工。
2.板料升起装置
这个装置包含两个气缸,根据板料的长度,可以被设置到不同的位置。
当板料移动到斜剪机前面,停下来后,这个装置将板料升起,便于板料被夹紧在小车上,向前移动。
3.斜剪机,采用滚剪的原理,将双剪后的钢板斜剪,获得路灯杆板材的折弯前需要的斜度。
采用上下2斜剪辊和动力夹送辊,2把刀片的结构,上下2辊为螺纹,便于调节滚剪位置。
带电动机,齿轮箱。

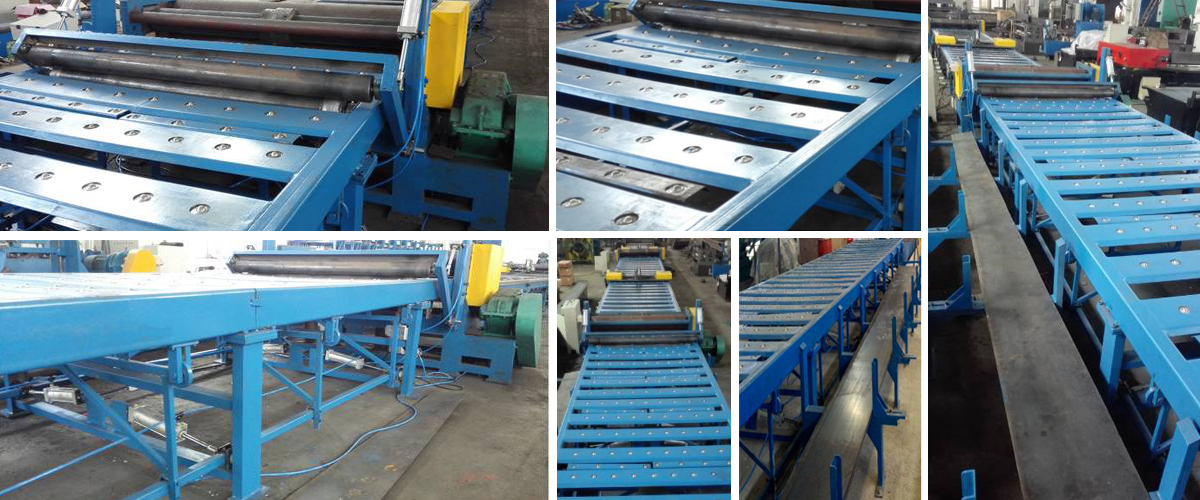

4.出料趟排
适合客户所需长度的路灯杆板料,趟排由球支承,和支撑架所组成。

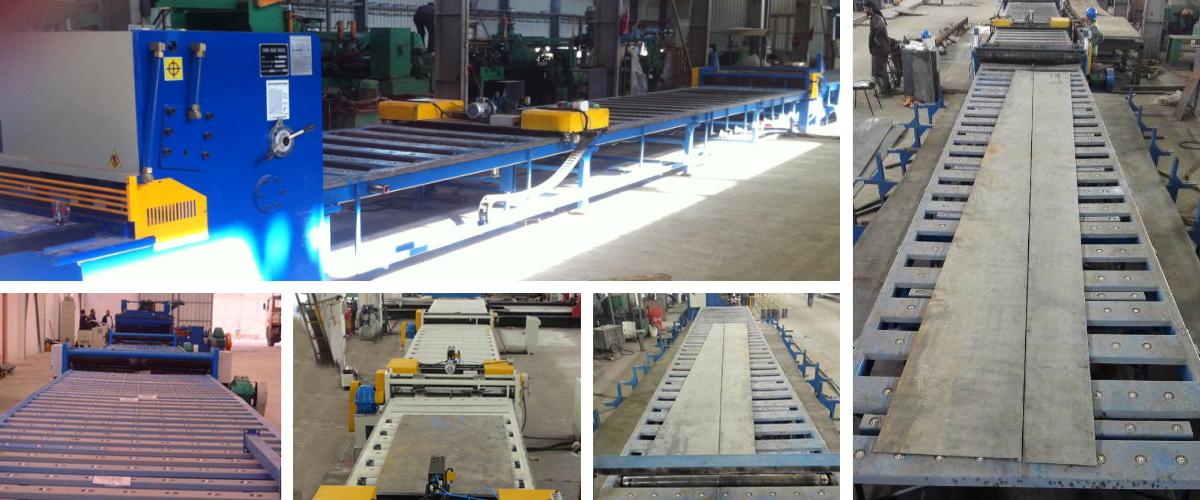

5.梯形板自动卸料和堆垛
在斜剪机之后,有两个气动夹紧送料辊,其作用是将梯形板送离斜剪机,下辊带气动离合器,带电机驱动。当板料停止移动时,上辊会升起给出卸料空间。
在出料趟排的下面有12组气动卸料装置,它们从台子的中间升起,形成两个斜面,使得两块梯形板分别滑向两边的堆垛架子。完成自动卸料和堆垛。
所有动作全部由PLC 程序来控制,自动完成。
6.电气控制系统
电气控制系统组成:电源控制操作台,可编程控制系统。包含变频器,用来控制小车的移动速度。
7.气动系统
For dolly and table clutch, plate rising ,plate unloading device etc.
