数控路灯杆双机联动折弯机

当前位置:首页 > 产品展示

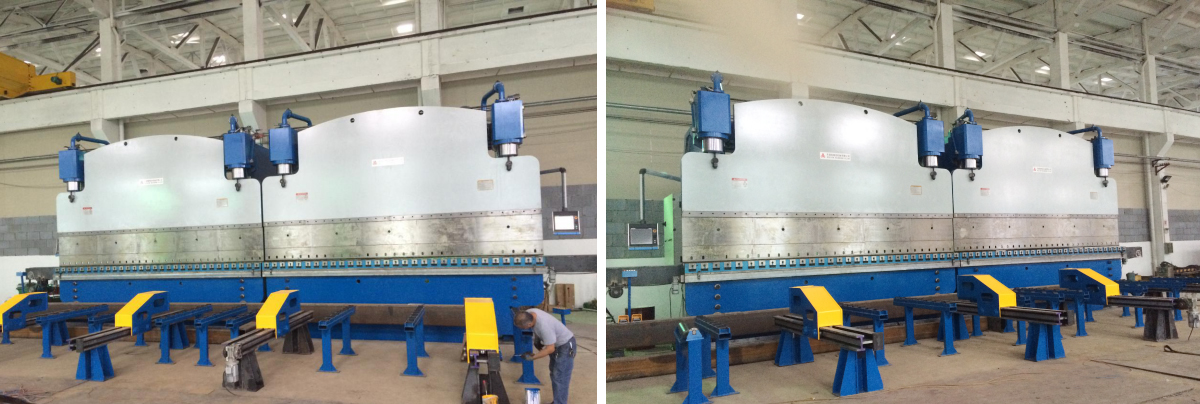

数控双机联动折弯机
设备型号:2-WE67K-800/8000

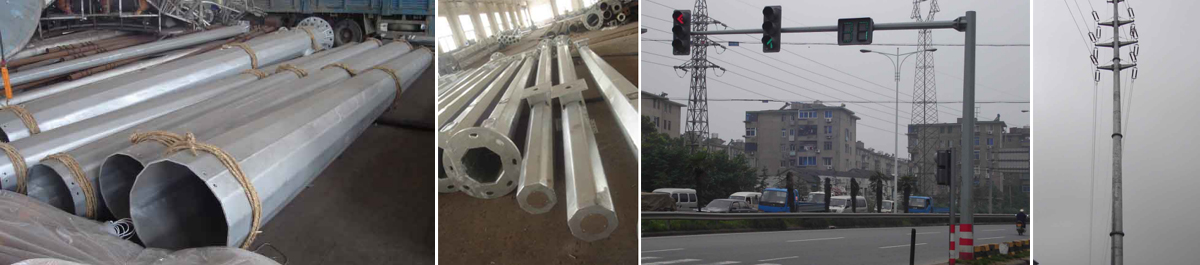

应用:路灯杆,高杆灯杆, 通讯杆,管式电力杆的生产

一.技术参数
1 工作压力 2X800Ton(总工作压力1600吨)
2 工作台长度 2x6000mm(总长度12米) 2x7000mm(总长度14米) 2x8000mm(总长度16米)
3 墙板间距 4800mm 5600mm 6000mm
4 吼口深度(根据杆子直径设计) 1250mm
5 开启高度 1200mm
6 行程 350mm
 7 工作速度 快下 70mm/s
工进 7mm/s
回程 75mm/s
8 主电机 2x55kw

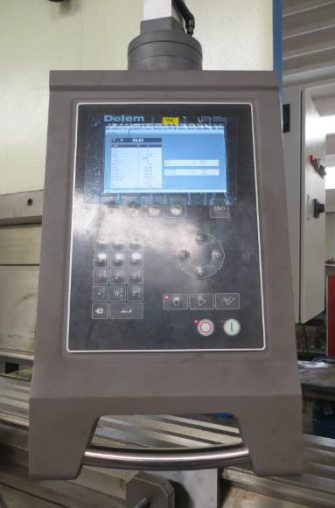

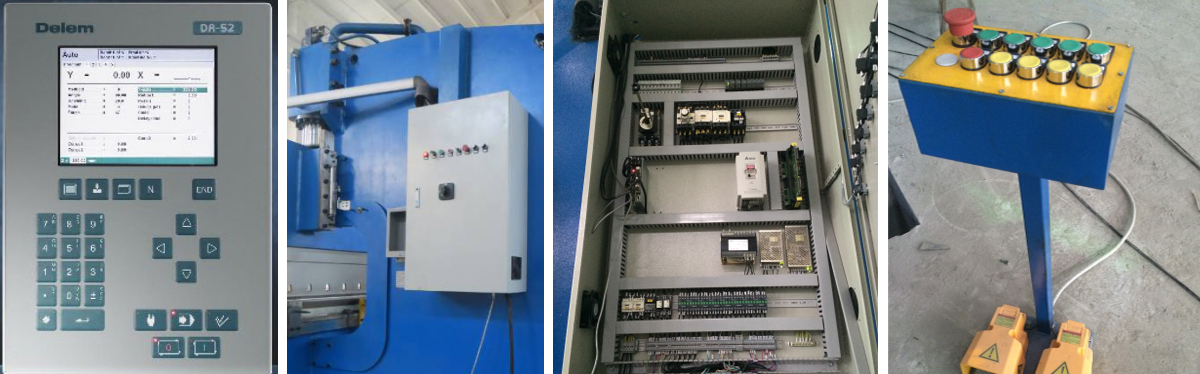

9 数控系统 型号: DELEM DA52S 荷兰公司Delem Co., Netherlands2 (Y1,Y2)+工作台补偿系统
10 模具 一个接模板,接模板的厚度为18mm上三角模头R2,一套可调式插片下模
11 油缸密封圈 NOK或SKF形式

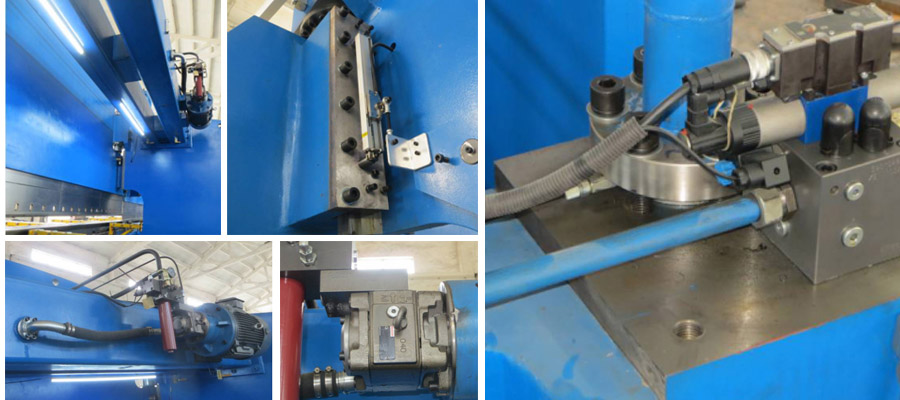

12 液压系统 BOSCH-Rexroth,德国品牌
13 液压泵 SUNNY,美国品牌
14 光栅尺 Fagor,西班牙品牌
15 主要电气元器件 施耐德
16 机器净重 2x81000kg 2x75000 kg 2x80000 kg
17 机器外型尺寸(L×W×H) 2x6750x7500x6200 2x7750x7500x6200 2x8750x7500x6200

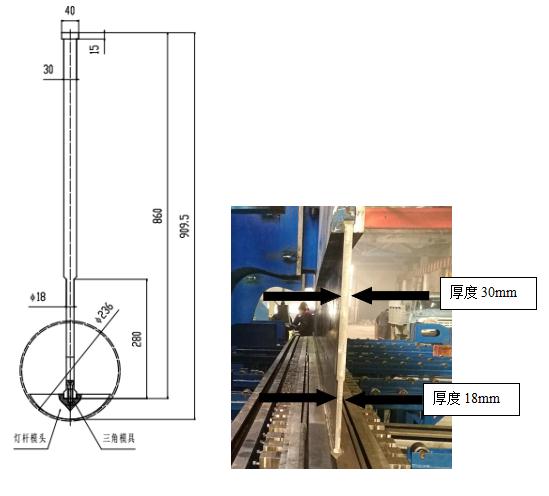

18 可选1 7刀成型双斜率圆锥路灯杆组合下模,分段式 11/1000(直径60~214),13/1000(直径60~242),长度为适合灯杆的长度,圆锥杆厚度3~4mm
19 可选2 5刀成型快速模具16米双斜率圆锥路灯杆模具 11/1000(直径60~236),13/1000(直径60~268),圆锥杆厚度3~4mm
20 可选3 一套接模板,接模板厚度为40,长度为适合机器的长度。用于高杆灯,标志杆和电力杆等厚度大的杆。
21 可选4 上三角模头R8,长度为适合机器的长度。用于高杆灯,标志杆和电力杆等厚度大的杆。
22 可选5 适合工件长度的一套多槽下模,用于八角杆等折弯
23 可选6 圆锥上模加强件,6米,圆锥模具大头用

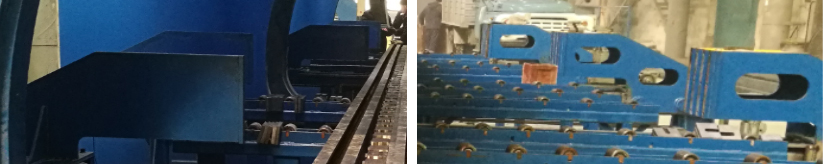

24 可选7 快速推出型侧出料
25 可选8 前后推料

说明:
Y1、Y2轴—滑块两侧的光栅尺(Y1、Y2),控制两侧油缸的数控轴。
滑块定位精度 ±0.02mm

二、电液同步数控折弯机的主要性能和特点:
1、机架由油箱、托盘、撑挡、工作台、左右墙板及滑块组成整体结构,保证了机架的结构强度。
2、机床同步原理:应用电液伺服比例阀来保证双机同步,使用BoschRexroth公司的电液伺服比例阀,其性能特点是具有高操纵力连续动作电磁铁, 机械运动副中的摩擦极小并具有快速工作特性的精密电子放大器。 在工作台主板两端各装有一支光栅尺, 连续反映出滑块行程位置和同步误差并将两差值送入数控控制系统,控制电液伺服比例阀, 使各单机双缸同步。由于光栅尺不是直接安装在机架墙板上, 而是安装在固定于工作台主板上的C形架上,并且以工作台为其基准点, 所以滑块本身和机架在载荷下的变形对光栅尺的测量和控制精度不会产生影响。 双机联动时的双机同步则通过安装于两滑块间的差动电位器将机械的同步信息变成电信号传递给同步板和控制系统,通过BoschRexroth放大板,控制电液伺服比例阀使双机同步动作。
3、DELEM数控系统可自动计算和调整折弯力。并可自动计算控制上死点, 速度变换点,机器重复定位精度在±0.02mm内,滑块行程(Y1、Y2 )可使滑块作适度倾斜,满足用户的特殊需要。
4、高精度的导向系统、位置测量系统和液压均衡功能能满足全长或偏心加工的需要。
5、该机设有高精度工作台挠度补偿机构,以补偿工作时产生的挠度,确保工件加工精度。
6、油缸活塞表面采用镀硬铬或镍磷,油缸柱塞具有良好的自润滑性,可大大提高使用寿命。
7、油缸加工采用整体锻造--粗加工--精加工--内壁磨--内壁滚压工艺,使油缸内壁既有硬度耐磨,又有较高的圆柱度精度。
8、带有,带机动侧出料装置。
9、带有可移动的脚踏开关,方便操作,有紧急停电功能。
10、液压控制系统成套进口德国BoschRexroth公司,油缸密封件采用世界上的日本NOK或SKIF密封件。
11、电脑采用荷兰DELEM公司的DA52S系统,功能齐全,有编程、点动、保压、慢速回升控制等功能。
12、机床可在额定负荷下连续工作,而液压系统无泄漏且工作持续稳定、性能良好。
13、液压系统有超负荷溢流安全保护和滤网阻塞报警显示。

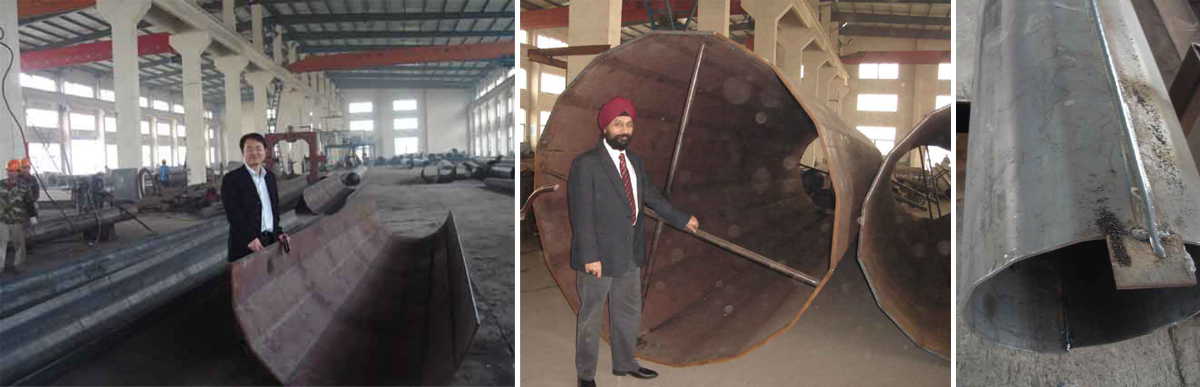

三、机器加工能力: 一般的圆锥,八角,六角路灯杆,高杆灯杆等

四、主要配置清单:
序号 名 称 品牌 产地及公司
泵块
1 阀块 Alpha 中国Alpha
2 插装阀 REXROTH 德国BoschRexroth
3 插装阀盖板 Alpha 中国Alpha
4 比例压力阀 REXROTH 德国BoschRexroth
5 压力阀 REXROTH 德国BoschRexroth
6 电磁换向阀 REXROTH 德国BoschRexroth
同步块
7 阀块 Alpha 中国Alpha
8 比例伺服阀 REXROTH 德国BoschRexroth
9 插装阀 REXROTH 德国BoschRexroth
其他
10 内啮合齿轮泵 Rexroth 德国BoschRexroth
11 密封圈 NOK或SKF形式 NOK或SKF形式
12 导向圈 NOK或SKF形式 NOK或SKF形式
13 防尘圈 NOK或SKF形式 NOK或SKF形式
控制系统
14 数控系统 Delem 荷兰Delem(DA-52S)
15 光栅尺 Fagor 西班牙Fagor
16 低压电器 施耐得 法国品牌,中国产
17 电动机 西门子-贝德 德国品牌,中国产

五、随机附件:
1)O型密封圈 1套
2)技术资料:
安装地基图、设备电气图、液压原理图、产品说明书、产品合格证

六、设备工作环境:-5°-- +40°

七、设备噪声标准:≤88dB

八、质量保证
1、机床制造质量严格按照ISO9001国际质量认证体系执行,机床在制造过程中,需方可派人员到供方进行质量监督,供方给予密切配合;
2、机床制造完成后,在供方进行预验收,供方提供制造过程中的检测报告和记录,以及过程加工控制的检验报告。

九、验收
1、 验收方式:设备在供方完工后,需方派人员到供方进行设备预验收,在需方安装调试完成后设备进行终验收,试料由需方提供。
2、验收标准:
1)、JB/T2257.1—92  《板料折弯机    技术条件》
2)、GB/T14349--93   《板料折弯机   精度》

十、发货、运输及卸货
设备需拆运,用汽车运输。防水软包装,符合汽运要求,包装物不回收。需方现场卸货费由需方承担。
第五部分: 设备安装与调试
供方免费提供机器的安装与调试服务,需方提供必备的机吊设备及辅助工若干名。

十一、售后服务及需方操作人员培训
1、需方操作、维修人员可在设备装配、 调试阶段到供方熟悉机床的装配工艺,供方抽调专业技术人员为需方操作人员进行技术培训。设备在需方调试完毕后, 供方技术人员再次对需方操作人员进行技术培训。
2、设备质保期壹年。壹年内设备发生故障,供方免费负责维修,更换零部件(需方违反操作规程引起的意外损坏除外)。
3、供方提供设备终身维修服务。
4、如机器出现故障, 供方立即提供远程服务,如需要,供方派员二十四小时内到达需方现场处理。









可选1  厚度为18mm 接模板,八角路灯杆用三角模头,适合小外径58mm路灯杆。


可选2 圆锥路灯杆圆锥上、下模具,两个锥度10/1000, 12/1000;两套。 (5刀成型)



可选3 大直径圆锥杆模具 ,直径 ~450,
可选4 前、后机动推料架
可选5 侧面机动出料


可选4:前后机动退料




可选5:侧面出料装置
