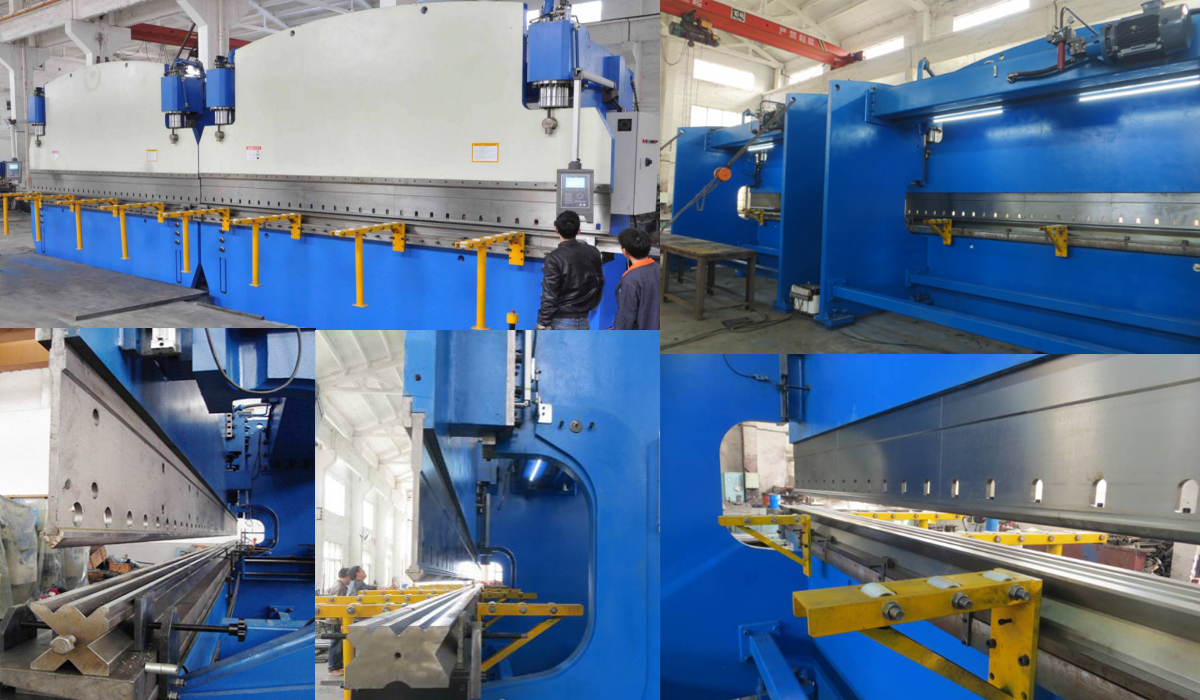

双机联动电液同步数控板料折弯机

320吨6米双机，荷兰DA52S数控系统,2轴，带工作台机械补偿，德国液压系统，西班牙法格光栅尺，带八角杆上模具，一副接模板厚度18，喉口720，开启750,前后托料.

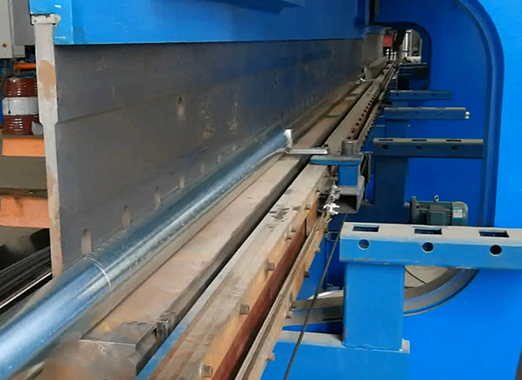

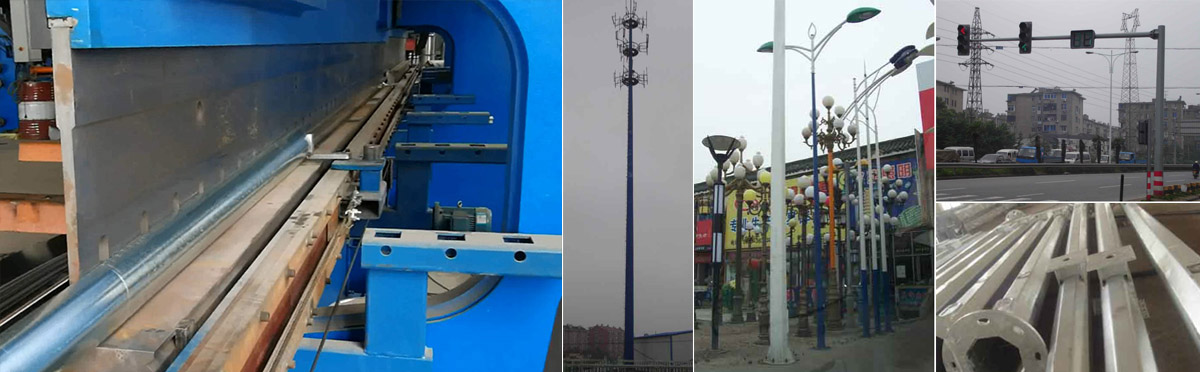

应用：路灯杆，高杆灯杆, 监控杆，标志杆的生产

1	工作压力		2X320Ton(总工作压力640吨)
2	工作台长度		2x6000mm（总长度12米）
3	墙板间距		4800mm
4	吼口深度		720mm
5	开启高度		750mm
6	行程		250mm
7	工作速度	快下	70mm/s
		工进	7mm/s
		回程	75mm/s
8	主电机		2x22kw
9	数控系统		型号: DELEM DA52S 荷兰公司Delem Co., Netherlands2 (Y1,Y2)+工作台补偿系统
10	模具		一个接模板，接模板的厚度为18mm上三角模头R2，
11	油缸密封圈		NOK或SKF型式
12	液压系统		BOSCH-Rexroth，德国品牌
13	液压泵		SUNNY，美国品牌
14	光栅尺		Fagor，西班牙品牌
15	主要电气元器件		Schneider
16	机器净重		2x38000 kg
17	机器外型尺寸（L×W×H）		2x7200x3065x4832

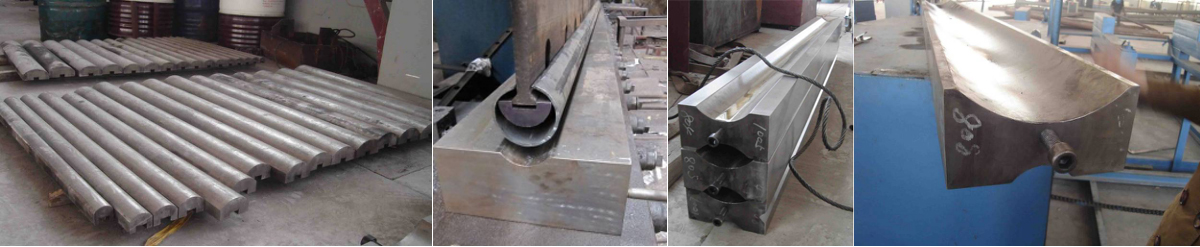

18	可选1		7刀成型双斜率圆锥路灯杆组合下模，分段式 11/1000（直径60~192），13/1000（直径60~216），模具总长12米，圆锥杆厚度3~4mm
19	可选2		5刀成型快速模具16米双斜率圆锥路灯杆模具 11/1000（直径60~236），13/1000（直径60~268），圆锥杆厚度3~4mm
20	可选3		12米，一套多槽下模，用于八角杆等折弯
21	可选4		圆锥上模加强件，6米，圆锥模具大头用
22	可选5		快速推出型侧出料

一、

Y1、Y2轴—滑块两侧的光栅尺（Y1、Y2），控制两侧油缸的数控轴。

带工作台挠度补偿机构

电液同步数控折弯机的主要性能和特点：

1、机架由油箱、撑挡、工作台、左右墙板及滑块组成整体结构，保证了机架的结构强度，

2、机床同步原理：应用电液伺服比例阀来保证双机同步，使用BoschRexroth公司的电液比例换向阀，其性能特点是具有高操纵力连续动作电磁铁，机械运动副中的摩擦极小并具有快速工作特性的精密电子放大器。在工作台主板两端各装有一支光栅尺，连续反映出滑块行程位置和同步误差并将两差值送入数控控制系统，控制电液伺服比例阀，使各单机双缸同步。由于光栅尺不是直接安装在机架墙板上，而是安装在固定于工作台主板上的C形架上，并且以工作台为其基准点，所以滑块本身和机架在载荷下的变形对光栅尺的测量和控制精度不会产生影响。双机联动时，电器控制双机同步动作。

3、DELEM数控系统可自动计算和调整折弯力。并可自动计算控制上死点，速度变换点。

4、高精度的导向系统、位置测量系统和液压均衡功能能满足全长或偏心加工的需要。

5、该机设有高精度工作台挠度补偿机构，以补偿工作时产生的挠度，确保工件每一点的折弯角度精度。工作台设计为外包结构，大大增加了两侧翅膀的强度。

6、油缸活塞表面采用镀硬铬，油缸柱塞具有良好的自润滑性，可大大提高使用寿命。

7、油缸加工采用整体锻造--粗加工--精加工--内壁磨--内壁滚压工艺，使油缸内壁既有硬度耐磨，又有较高的圆柱度精度。

8、带有可移动的脚踏开关，方便操作，有紧急停电功能。配备抗挤压电缆。

9、液压控制系统成套进口德国BoschRexroth（博士力士乐）公司。所有密封圈为进口材质，车削高精度密封圈，SKF或者NOK型。

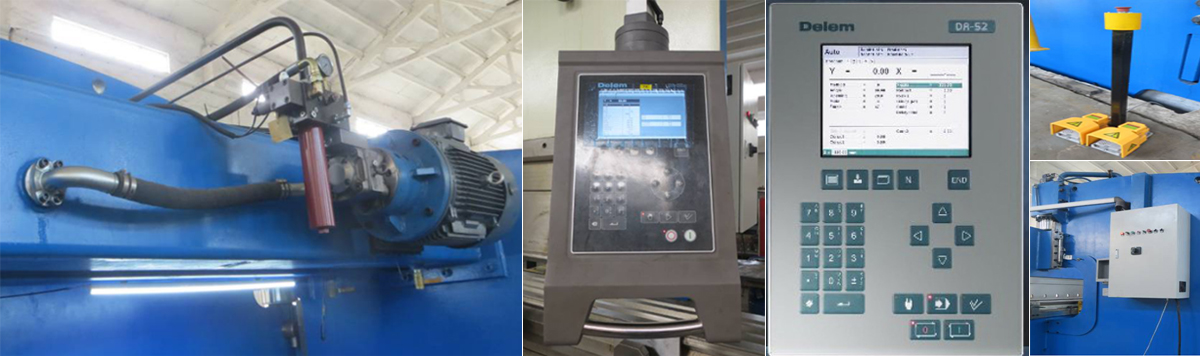

10、电脑采用荷兰DELEM公司的DA52S系统，功能齐全，有编程、点动、保压、慢速回升控制等功能。

滑块行程（Y1、Y2 ）可使滑块作在一定范围内倾斜，便于制作8角灯杆，可以控制大头小头开口一致。

我们公司特殊设计的长导向滑块，滑块精度更加好，运行平稳，抗偏载。

11、机床可在额定负荷下连续工作，而液压系统无泄漏且工作持续稳定、性能良好。

12、液压系统有超负荷溢流安全保护和滤网阻塞报警显示。我们公司的液压系统油箱，采用发热低散热好的方管的设计，散热面积比常规设计大一倍，以确保油路温度运行在合适的范围内。

13.机器加工能力：一般的圆锥，八角，六角路灯杆，高杆灯杆.

14.我公司在路灯杆模具上面的研发设计和制作，大大提高生产效率和路灯杆的品质，便于操作，模具可靠，使用寿命长。

15.特有设计的快速侧面出料，安全，可靠，快速，降低操作人员的工作强度。

16.特有设计的路灯杆专用前托料结构，便于整摞板料的放置，单块板的左右前后移动，降低操作人员的工作强度。

二、主要配置清单：

序号	名称	品牌	产地及公司
泵块
1	阀块	Alpha	中国Alpha
2	插装阀(安全，背压)	REXROTH	德国BoschRexroth
3	插装阀板	Alpha	中国Alpha
4	比例压力阀	REXROTH	德国BoschRexroth
5	压力阀	REXROTH	德国BoschRexroth
6	电磁换向阀	REXROTH	德国BoschRexroth
同步块
7	阀块	Alpha	中国Alpha
8	比例伺服阀	REXROTH	德国BoschRexroth
9	插装阀	REXROTH	德国BoschRexroth
其他
10	内啮合齿轮泵	SUNNY	USA 品牌
11	密封圈	NOK或SKF形式	进口材料
12	导向圈	NOK或SKF形式	进口材料
13	防尘圈	NOK或SKF形式	进口材料
14	主电机	皖南电机	皖南电机
控制系统
15	数控系统	Delem	荷兰Delem(DA52S)
16	光栅尺	法格	西班牙
17	按钮	施耐得	法国品牌，中国产
18	脚踏开关和电缆		脚踏开关，韩国品牌，电缆，德国抗压型
